Syntax
GLOB_CUTPLANES_INFO
Syntax
GLOB_CUTPLANES_INFO [index]
WertebereicheTyp real, Array mit
1 <= index <= 4, Typ integer
1 <= index <= 4, Typ integer

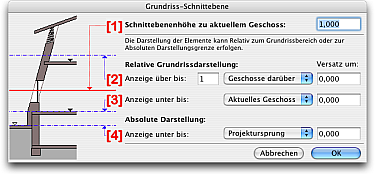

ErläuterungArray, das die in Archicad 10 eingeführte frei definierbare Schnitthöhe und Darstellungsbereiche im Grundriss angibt:
[1]: Höhe der Schnittebene *
[2]: Oberste Höhe des Schnittbereichs
[3]: Unterste Höhe des Schnittbereichs
[4]: Absolute Darstellungsbegrenzung
* Kontextabhängig:
3D – Korrekte Schnittebenenhöhe
2D, Ursprungsgeschoss – Differenz zwischen der Schnittebene und der Unterkante des Objekts (ac_bottomlevel)
2D, nicht im Ursprungsgeschoss – Unklar; Rückgabewerte nicht zuverlässig
[1]: Höhe der Schnittebene *
[2]: Oberste Höhe des Schnittbereichs
[3]: Unterste Höhe des Schnittbereichs
[4]: Absolute Darstellungsbegrenzung
* Kontextabhängig:
3D – Korrekte Schnittebenenhöhe
2D, Ursprungsgeschoss – Differenz zwischen der Schnittebene und der Unterkante des Objekts (ac_bottomlevel)
2D, nicht im Ursprungsgeschoss – Unklar; Rückgabewerte nicht zuverlässig
ParametertypGlobaler Parameter/ READ
BesonderheitenDa bei Objekten, die auf mehreren Geschossen zu sehen sind, die Werte nicht der Erwartung entsprechen, sollte man für die tatsächliche Schnittebenenhöhe im 2D folgendes verwenden:
GLOB_CUTPLANES_INFO[1] + GLOB_CSTORY_ELEV - GLOB_HSTORY_ELEV
GLOB_CUTPLANES_INFO[1] + GLOB_CSTORY_ELEV - GLOB_HSTORY_ELEV
Kontext3D-Skript
ArchiCADab 10.0
