Name
TOLER
Syntax
TOLER d
Wertebereiched > 0, Typ real
ErläuterungLegt die maximale Abweichung der angenäherten Polygonalfläche an die gekrümmte Teilfläche fest.
d ist die maximale Stichhöhe.

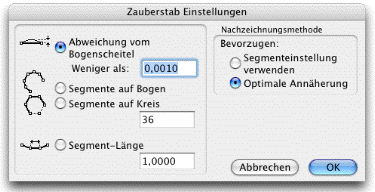

Die Einstellung gilt für alle danach folgenden Körper und Oberflächen, bis zum nächsten RESOL/RADIUS/TOLER-Befehl oder dem Skriptende. Vorherige Befehle oder globale Einstellungen zur Auflösung von Krümmungen (Zauberstabeinstellungen) werden mit dem Befehl außer Kraft gesetzt.
d ist die maximale Stichhöhe.
Die Einstellung gilt für alle danach folgenden Körper und Oberflächen, bis zum nächsten RESOL/RADIUS/TOLER-Befehl oder dem Skriptende. Vorherige Befehle oder globale Einstellungen zur Auflösung von Krümmungen (Zauberstabeinstellungen) werden mit dem Befehl außer Kraft gesetzt.
Beispiela=0.5
h=1
TOLER 0.001
CYLIND h, a
ADDX a*2.5
TOLER 0.1
CYLIND h, a
h=1
TOLER 0.001
CYLIND h, a
ADDX a*2.5
TOLER 0.1
CYLIND h, a
Beispiel ErläuterungArchicad kennt im 3D-Modell keine "echten" Krümmungen. Zur dreidimensionalen Darstellung werden alle per Definition nichtplanaren Oberflächen mit Polygonen (Dreiecke/Rechtecke) angenähert. Um die Genauigkeit und damit die resultierende Datenmenge zu beschränken, gibt es in GDL 3 Befehle (RESOL/RADIUS/TOLER), mit denen die Zerlegung in Teilflächen festgelegt werden kann.
Kontext3D-Skript
