Name
PLACEGROUP

Syntax
PLACEGROUP gruppenname

Aufklappen Wertebereiche
gruppenname, Typ string oder einer SEO-Gruppe zugewiesene Variable

Aufklappen Erläuterung
Platziert eine zuvor definierte Gruppe (gruppenname) an der aktuellen Position. Die zwischen Definition und Platzierung vorgenommenen Transformationen des Koordinatensystems wirken sich auf die Gruppe aus.
Ein mehrfaches Platzieren der gleichen Gruppe ist möglich.

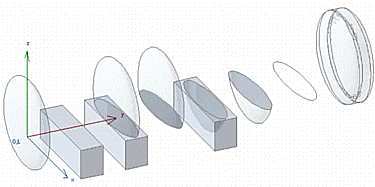

Aufklappen Beispiel
halb= 0.5

GROUP "Kugel"
ADDZ halb/3
MULY 0.25
MATERIAL "Glas Normalglas"
SPHERE halb
ENDGROUP

GROUP "Kiste"
ADD -halb,-halb/4,-2*halb/3
MATERIAL "Natur Eis"
BLOCK 2*halb,halb/2,2*halb/3
ENDGROUP

summe=ADDGROUP("Kugel","Kiste")
differenz1=SUBGROUP("Kugel","Kiste")
differenz2=SUBGROUP("Kiste","Kugel")
schnittmenge=ISECTGROUP("Kugel","Kiste")
schnittlinien=ISECTLINES("Kugel","Kiste")
ausgezogen=SWEEPGROUP("Kugel",0,halb/4,0)

PLACEGROUP "Kugel"
ADDY halb
PLACEGROUP "Kiste"
ADDY halb
PLACEGROUP summe
ADDY halb
PLACEGROUP differenz1
ADDY halb
PLACEGROUP differenz2
ADDY halb
PLACEGROUP schnittmenge
ADDY halb
PLACEGROUP schnittlinien
ADDY halb
PLACEGROUP ausgezogen
DEL TOP

Aufklappen Attribute
MODEL

Aufklappen Kontext
3D-Skript

Aufklappen ArchiCAD
ab 8.0
