Name
SECT_FILL
Syntax
SECT_FILL schraffurtyp, hintergrundstift, schraffurstift, konturenstift
Wertebereicheschraffurtyp, Schraffurindex, Typ integer oder Schraffurname, Typ Text
-2 ≤ hintergrundstift ≤ 255, Stiftnummer, Typ integer
0schraffurstift ≤ 255, Stiftnummer, Typ integer
0konturenstift ≤ 255, Stiftnummer, Typ integer
-2 ≤ hintergrundstift ≤ 255, Stiftnummer, Typ integer
0
0
ErläuterungStellt für alle nachfolgenden 3D-Elemente die Schraffur für ihre Schnittdarstellung ein. Eine Schraffur für die Oberfläche der Elemente in Ansichten wird mit dem Material definiert. SECT_FILL hat darauf keine Auswirkung.

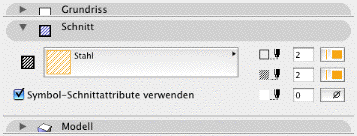

SECT_FILL entspricht den Einstellungen des Objektes unter "Schnitt". Damit die Einstellungen wirksam werden müssen dort "Symbol-Schnittarttribute verwenden" und in der Schnittlinie unter "Elemente schneiden" "Stiftarben der geschnittenen Bauteile" aktiviert sein. Ist keine SECT_FILL-Anweisung im Skript enthalten oder vor der ertsen SECT_FILL-Anweisung gilt die Einstellung des Objektes, die im globalen Parameter SYMB_FILL abrufbar ist.
Natürlich erhalten nur massive Elemente (MODEL SOLID) eine Schnittfläche mit diesen Attributen.
Bis ArchiCAD 9 wirkt sich dieser Attributbefehl nur auf die Darstellung im Schnitte/Ansichten-Fenster aus. Ab ArchiCAD 10 greift der PROJECT2{3}-Befehl bei der Projektion des 3D-Modells in die Grundrissdarstellung auf diese Einstellungen zurück und erlaubt eine differenziertere Darstellung.
SECT_FILL entspricht den Einstellungen des Objektes unter "Schnitt". Damit die Einstellungen wirksam werden müssen dort "Symbol-Schnittarttribute verwenden" und in der Schnittlinie unter "Elemente schneiden" "Stiftarben der geschnittenen Bauteile" aktiviert sein. Ist keine SECT_FILL-Anweisung im Skript enthalten oder vor der ertsen SECT_FILL-Anweisung gilt die Einstellung des Objektes, die im globalen Parameter SYMB_FILL abrufbar ist.
Natürlich erhalten nur massive Elemente (MODEL SOLID) eine Schnittfläche mit diesen Attributen.
Bis ArchiCAD 9 wirkt sich dieser Attributbefehl nur auf die Darstellung im Schnitte/Ansichten-Fenster aus. Ab ArchiCAD 10 greift der PROJECT2{3}-Befehl bei der Projektion des 3D-Modells in die Grundrissdarstellung auf diese Einstellungen zurück und erlaubt eine differenziertere Darstellung.
BeispielSECT_FILL "Ziegel",91,1,4
BLOCK 1,1,1
SECT_FILL SYMB_FILL, SYMB_FBGD_PEN, SYMB_FILL_PEN, SYMB_SECT_PEN
ADDX 1.5
BLOCK 1,1,1
Verändert die Schnittatribute und stellt dann die Objekteinstellungen wieder her.
BLOCK 1,1,1
SECT_FILL SYMB_FILL, SYMB_FBGD_PEN, SYMB_FILL_PEN, SYMB_SECT_PEN
ADDX 1.5
BLOCK 1,1,1
Verändert die Schnittatribute und stellt dann die Objekteinstellungen wieder her.
BesonderheitenSchnittflächen eines 3D-Schnittes (Einstellungen mit "Füllmaterial und Stift für Schnittkanten" auf "wie Elemente") ergeben sich aus den Materialeinstellungen (wie Ansichten). SECT_FILL hat darauf keine Auswirkungen.
Schnittflächen innerhalb des Objektes mit CUTxxx erzeugen ebenfalls keine Schraffurflächen.
Durch einen bug in ArchiCAD bis Version 9.0 wird in Objekten, die an Solid Elemente Befehlen beteiligt sind, der SECT_FILL-Befehl ignoriert.
Schnittflächen innerhalb des Objektes mit CUTxxx erzeugen ebenfalls keine Schraffurflächen.
Durch einen bug in ArchiCAD bis Version 9.0 wird in Objekten, die an Solid Elemente Befehlen beteiligt sind, der SECT_FILL-Befehl ignoriert.
AttributeMODEL
LinksArchiTalk:
SECT_FILL und Solid Elemente Befehle (EN)
SECT_FILL und Solid Elemente Befehle (EN)
Kontext3D-Skript
ArchiCADab 6.5
