Name
ELBOW
Syntax
ELBOW r1, alpha, r2
Wertebereiche0 ≤ r2 < r1, Typ real
r1 > r2, Typ real
0 ≤ alpha ≤ 360, Typ real
r1 > r2, Typ real
0 ≤ alpha ≤ 360, Typ real

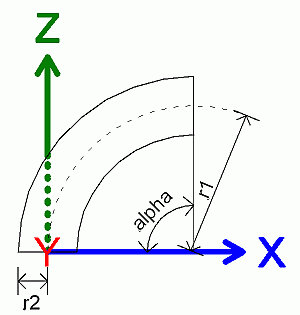

ErläuterungErzeugt ein Ringsegment der Öffnungsweite alpha und dem Radius r1. Das Querschnittsprofil ist ein Kreis mit dem Radius r2.
Der Anfang ist stets im Koordinatenursprung. Die Mittelachse des Ringsegments liegt in der X/Z-Ebene. Der Mittelpunkt des Rings liegt bei (r1,0,0).
Der Anfang ist stets im Koordinatenursprung. Die Mittelachse des Ringsegments liegt in der X/Z-Ebene. Der Mittelpunkt des Rings liegt bei (r1,0,0).
BeispielELBOW 1, 90, 0.2
90°-Knie auf X/Y-Ebene stehend.
90°-Knie auf X/Y-Ebene stehend.
BesonderheitenDie Neigung der Endflächen ist stets radial zum Mittelpunkt. Dies kann nicht wie z.B. beim Befehl CONE verändert werden. Die Randlinien der Endflächen können nicht deaktiviert werden. Die Genauigkeit des Querschnittprofils und des radialen Pfades kann nicht separat eingestellt werden.
AttributeMATERIAL, PEN, RESOL/TOLER/RADIUS, MODEL, SHADOW
LinksDownload Beispielobjekt für ArchiCAD® 7/Start Edition, ArchiCAD® 8.1 und ArchiCAD® 9.0
Kontext3D-Skript
