Name
PLANE_

Syntax
PLANE_ n, x1, y1, z1, status1, ... xn, yn, zn, statusn

Aufklappen Wertebereiche
n ≥ 3, Typ integer
xi, Typ real
yi, Typ real
zi, Typ real
statusi, Typ boolean

Aufklappen Erläuterung

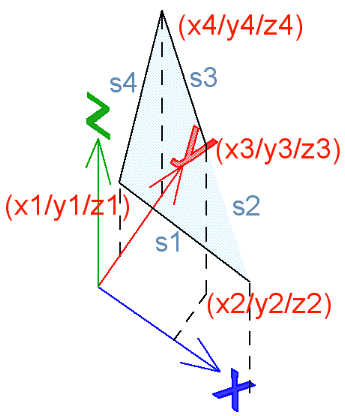

Wie der PLANE-Befehl erzeugt PLANE_ eine Polygonfläche im Raum aus n Eckpunkten (xi/yi/zi).
Zusätzlich kann die Sichtbarkeit der Kanten mit statusi festgelegt werden:
statusi=0: Kante unsichtbar
statusi=1: Kante sichtbar

Sonstige Beschränkungen wie bei PLANE.

Aufklappen Beispiel
PLANE_ 3,
 0, 0.2, 0.4, 1,
 1, 0.0, 0.6, 0,
 0, 0.6, 1.0, 1

addy 1

PLANE_ 4,
 0.0, 0.2, 0.4, 1,
 1.0, 0.0, 0.6, 0,
 0.5, 0.3, 0.8, 1,
 0.0, 0.6, 1.0, 1

Aufklappen Besonderheiten
Aus dem GDL-Handbuch zu ArchiCAD® 8 und 9 geht hervor, dass durch zusätzliche Statuswerte der Kantenverlauf wie bei Polygonen auch gekrümmt definiert werden kann. Das ist tatsächlich aber nicht möglich.

Aufklappen Attribute
PEN, MATERIAL, SHADOW, MODEL

Aufklappen Kontext
3D-Skript
