Name
WALLBLOCK2{2}

Syntax
WALLBLOCK2{2} n, konturfüllung,
schraffurkategorie, verzerrungsflags,
schraffurstift, hintergrundstift,
ursprungX, ursprungY,
mxx, mxy, myx, myy,
radiusinnen,

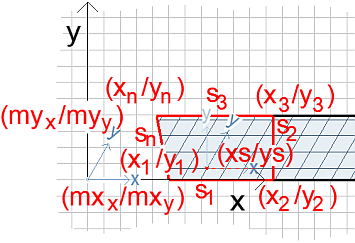

x1, y1 , status1 , ... xn , yn , statusn

Aufklappen Wertebereiche
n ≥ 2, Typ integer
konturfüllung, Typ integer (->Maskwerte)
schraffurkategorie, 0 = Zeichnungsschraffur, 1 = Bauteilschraffur, 2 = Deckschraffur, Typ integer
verzerrungsflags, j1 + 2*j2 + 4*j3 + 8*j4 + 16*j5 + 32*js + 64*j7, typ integer (zulässig: zwischen 0 und 127)
-1 ≤ schraffurstift ≤ 255, Typ integer
-1 ≤ hintergrundstift ≤ 255, Typ integer
ursprungX, Schraffurursprung X, Typ real
ursprungY, Schraffurursprung Y, Typ real
mxx, mxy, myx, myy, Verzerrungsmatrix, Typ real
radiusinnen: innerer Radius der Verlaufsschraffur, Typ real
xi, Typ real
yi, Typ real
statusi, Typ integer (->Statuswerte)

Aufklappen Erläuterung
Erweiterte Version des Befehls WALLBLOCK2, bei welcher die Schraffurverzerrung kontrolliert werden kann. Die Syntax ist weitestgehend identisch mit POLY_B{3}.

Aufklappen Besonderheiten
Wie WALLBLOCK2 können keine Umfassungslinien erzeugt werden. Stattdessen verwendet man WALLLINE2 und WALLARC2.

Aufklappen Kontext
2D-Script, Tür-, Fenster- oder Wandendeobjekt

Aufklappen ArchiCAD
ab 13.0
