Name
CUTPOLY

Syntax
CUTPOLY n, x1, y1, ... xn, yn
  [, richtungX, richtungY, richtungZ]
[...]
CUTEND

Aufklappen Wertebereiche
n, Anzahl der Punkte, Typ real
xi, yi, Koordinaten in der xy-Ebene, Typ real
richtungX,richtungY,richtungZ, Koordinaten des Richtungsvektors, Typ real

Aufklappen Erläuterung

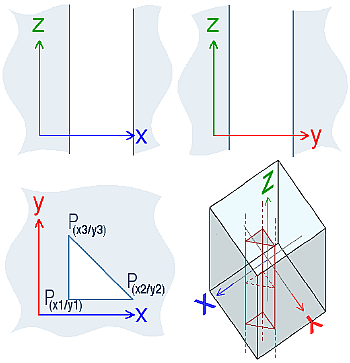

Wie der CUTPLANE-Befehl werden alle nachfolgenden 3D-Elemente bis zum zugehörigen CUTEND-Befehl beschnitten. Im Gegensatz zu CUTPLANE handelt es sich aber nicht um eine unendliche Schnittebene, sondern um einen Polygonzug. Alles innerhalb der unendlichen Röhre über dem Polygonzug von n Punkten (x1/y1) ... (xn/yn) in der aktuellen XY-Ebene wird entfernt. Wird kein Richtungsvektor angegeben, steht die unendliche Schnittröhre senkrecht auf der Definitionsebene, also parallel zur Z-Achse. Optional gibt der Richtungsvektor (richtungX/richtungY/richtungZ) die Neigung (nicht die Zielrichtung) an. Ohne Angabe entspricht das dem Vektor (0/0/1). Ein Vektor, der in der XY-Ebene liegt, erzeugt eine Fehlermeldung.
Bis ArchiCAD® 7 muss der Polygonzug konvex sein. D.h. er darf keinen Innenwinkel größer 180° haben. Ab ArchiCAD® 8.0 ist ein konkaver Linienzug erlaubt. Überschneidungen ergeben dennoch einen Warnhinweis und sollten vermieden werden.

Alle allgemeinen Hinweise der Schnittflächenbefehle, beschrieben beim CUTPLANE-Befehl, gelten auch bei CUTPOLY. Einen Oberflächentyp definierenden Parameter status gibt es erst mit CUTPOLYA.

Aufklappen Besonderheiten
Siehe auch Besonderheiten beim CUTPLANE-Befehl.

Aufklappen Kontext
3D-Skript

Aufklappen ArchiCAD
ab 6.0
