Name
ARME

Syntax
ARME l, r1, r2, h, d

Aufklappen Wertebereiche
r1r2 + ABS(d), Typ real
0 < r2r1 - ABS(d), Typ real
l > h*SQR(1-(max(r2,abs(d))-r2)2/r12), Typ real
0 ≤ hl/SQR(1-(max(r2,abs(d))-r2)2/r12), Typ real

Aufklappen Erläuterung

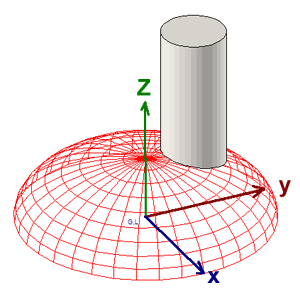

Zylinder mit Radius r2 senkrecht zur XY-Ebene. Oberkante gerade, Höhe l über XY-Ebene. Mittelachse auf der Y-Achse im Abstand d von der Z-Achse. Unterkante angepasst an einen Halb-Ellipsoiden mit Radius r1 und Höhe h, dessen Schnittebene wieder die XY-Ebene ist.

Aufklappen Besonderheiten
Es können keine Durchdringungen erzeugt werden.
Der Zylinder wird maximal als SURFACE, aber nie als SOLID erzeugt. D.h. er wird nicht als Vollvolumen dargestellt. Außerdem bleibt die gekrümmte Seite offen.
Die Randlinien des Zylinderabschlusses sind im Befehl nicht abzuschalten. Selbst ein Beschneiden mittels CUTPOLYA ist nicht erfolgreich.

Aufklappen Attribute
MATERIAL, PEN, RESOL/TOLER/RADIUS, MODEL, SHADOW

Aufklappen Tipps und Tricks
Die Randlinien sind zwar nicht zu beschneiden, doch kann man den anschließenden Halbellipsoiden mit ELLIPS erstellen, den man dann minimal (z.B. 0.0001m) größer und länger macht, sodass das Ende des ARME-Zylinders in den anderen eintaucht. Man kann natürlich gleich eine minimale Muffe ohne Randlinien ansetzten:
ELLIPS h+0.001,r+0.001

Download Beispielobjekt für ArchiCAD® 7/Start Edition, ArchiCAD® 8.1 und ArchiCAD® 9.0.

Aufklappen Kontext
3D-Skript
