Name
MODEL

Syntax
MODEL schlüsselwort

Aufklappen Wertebereiche
schlüsselwort= SOLID, SURFACE oder WIRE

Aufklappen Erläuterung

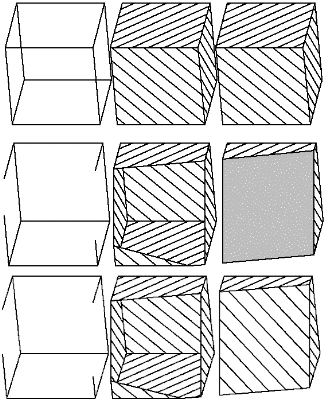

MODEL regelt den Aufbau der Elemente im 3D-Modell und damit deren Darstellung. Dabei können die nachfolgenden Elemente als Drahtmodell (WIRE), nur Oberflächen (SURFACE) oder Massiv (SOLID) erzeugt werden.
Zwischen SURFACE oder SOLID besteht nur der Unterschied, dass durch Schnittlinien oder 3D-Schnitte erzeugte Öffnungen in den Körpern wieder mit Flächen verschlossen werden. Es werden mit SOLID also keine "echten" oder prozedural massive Körper erzeugt.
Die verschließenden Flächen sind im 3D-Schnitt und bei der Verwendung von Schnitten innerhalb des Objektes (CUTxxx) im Material des Elementes. Die Oberflächenschraffur richtet sich damit nach der gggf. vorhandenen 3D-Materialschraffur. Im 2D-Schnitt (Schnittlinien im Grundriss) richtet sich die Schraffur nach den Schnitteinstellungen des Objektes oder der zuvorigen Einstellung mit SECT_FILL.

So lange nichts anderes festgelegt ist, gilt die Standardeinstellung MODEL SOLID.

Aufklappen Beispiel
MODEL SOLID
BLOCK 1,1,1

ADDX 1.1

MODEL SURFACE
BLOCK 1,1,1

ADDX 1.1

MODEL WIRE
BLOCK 1,1,1

Aufklappen Besonderheiten
Elemente nach MODEL SURFACE werden unter Verwendung von PROJECT2 im Schraffurmodus ignoriert.

Aufklappen Kontext
3D-Skript
