Syntax
WALL_FILL


Aufklappen Wertebereiche
1 <= WALL_FILL, Schraffurtypindex, Typ integer

Aufklappen Erläuterung

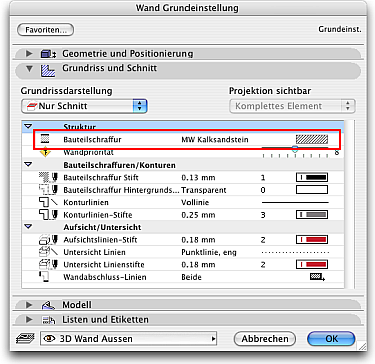

Enthält den Schraffurtyp der Wand, in die das Objekt eingesetzt wurde oder mit der das Objekt verknüpft wurde. Dies ist die Schraffur, die im Grundriss und im Schnitt/Ansichten-Fenster für geschnittene Wandflächen verwendet wird.
Ist der Wand eine Mehrschichtstruktur zugewiesen, zeigt der Index auf die Tabelle der Mehrschichtstrukturen.

Aufklappen Parametertyp
Globaler Parameter/ READ

Aufklappen Besonderheiten
Der Klartextname der Schraffur kann mit REQUEST("NAME_OF_FILL"...) abgefragt werden.

Dieser Parameter enthält einen gültigen Wert egal, ob für die Wand eine einfache Schraffur oder eine Mehrschichtstruktur eingestellt wurde. Siehe WALL_SKINS_PARAMS. Sowohl Schraffuren als auch Mehrschichtaufbauten beginnen mit dem Index 1 und sind unbegrenzt in der Indexhöhe. Siehe Attributmanager. Welcher Typ Wand vorliegt kann aber durch WALL_COMPS_NAME ermittelt werden. Ist WALL_COMPS_NAME

Aufklappen Tipps und Tricks
Der Klartextname der Schraffur kann mit REQUEST("NAME_OF_FILL"...) abgefragt werden.

Dieser Parameter enthält einen gültigen Wert egal, ob für die Wand eine einfache Schraffur oder eine Mehrschichtstruktur eingestellt wurde. Siehe WALL_SKINS_PARAMS. Sowohl Schraffuren als auch Mehrschichtaufbauten beginnen mit dem Index 1 und sind unbegrenzt in der Indexhöhe. Siehe Attributmanager. Welcher Typ Wand vorliegt kann aber durch WALL_COMPS_NAME ermittelt werden. Ist WALL_COMPS_NAME

ArchiCADwiki: WALL_FILL (EN)

Aufklappen Kontext
Fenster, Türen, Wandenden, Wand
