Syntax
SYMB_MIRRORED
WertebereicheTyp binär

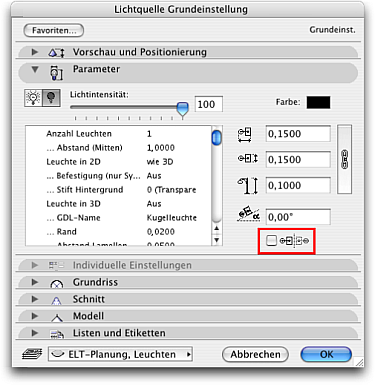

ErläuterungGibt an, ob das Objekt normal (=0) oder gespiegelt (=1) dargestellt wird. Die interne Funktionsweise bleibt davon unberührt, lediglich die Ausgabe erscheint parallel zur Y-Achse des ursprünglichen Objektkoordinatensystems gespiegelt. Die Spiegelung kann im Objekt über ein Auswahlfeld oder über eine graphische Spiegelung im Grundriss erfolgen. Wird das Objekt durch den Einstellungsdialog gespiegelt, erfolgt die Spiegelung an dem Einsetzpunkt (nicht Objektnullpunkt; mit Rechteck um Fangpunkt im Vorschaufenster markiert) des Objektes. Auch das hat keine direkt Auswirkung auf die interne Funktionsweise, lediglich auf die Positionierung im Projekt.
ParametertypGlobaler Parameter/ READ
LinksArchiCADwiki: SYMB_MIRRORED (EN)
Kontext2D-Skript, 3D-Skript
