Syntax
SYMB_FILL_PEN


Aufklappen Wertebereiche
0 < SYMB_FILL_PEN <= 255, Stift, Typ integer

Aufklappen Erläuterung

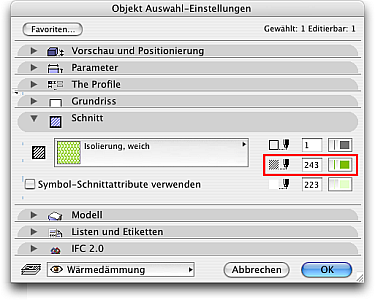

In den Objekteinstellungen (Schnitt) gewählter Stift für die Schnittflächenschraffur der durch Schnittlinien geschnittenen Elemente.

Aufklappen Parametertyp
Globaler Parameter/ READ

Aufklappen Besonderheiten
Die automatische Verwendung des Stiftes ist nur im Fenster Schnitte/Ansichten wirksam. Der Parameter ist aber auch in 2D-Skripten abrufbar. Die Schnittflächenattribute können auch im Objekt mit dem Befehl SECT_FILLoder SECT_ATTRS festgelegt werden. SYMB_FILL_PEN ist danach dann nicht mehr wirksam.

ArchiCADwiki: SYMB_FILL_PEN (EN)

Aufklappen Kontext
3D-Skript

Aufklappen ArchiCAD
ab 6.0
