Syntax
AC_DrawingRect
Syntax
AC_DrawingRectAC_DrawingRect[wert]
WertebereicheTyp real, Array mit
1 <= wert <= 5, Typ integer
1 <= wert <= 5, Typ integer

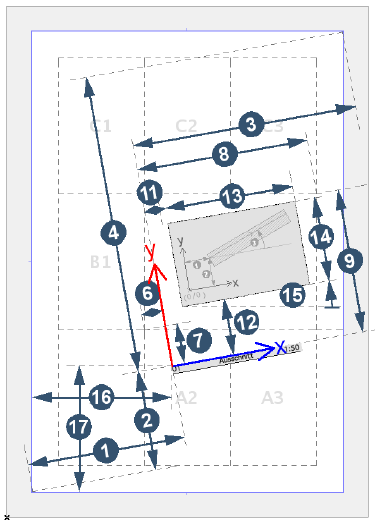

ErläuterungKoordinaten ([1]/[2]) bis ([3]/[4]) des rechteckigen Zeichnungsrahmens
Bei Polygonen werden die maximalen bzw. minimalen Ordinaten angegeben, die damit ein einschließendes minimales Rechteck bilden. [1]/[2] geben die x/Y-Koordinaten der linken unteren Ecke, [3]/[4] die der rechten oberen Ecke als maximale Abmessungen an.
Der Index [5] gibt den Drehwinkel dieses Rechteckes an.
Wird der Zeichnungstitel automatisch positioniert (AC_ManualPosition=0), sind die ersten beiden Koordinaten([1]/[6]) =0, weil "Einsetzpunkt" des Titelobjektes und linke untere Ecke der Zeichnung identisch sind.
Bezug ist immer der Objektnullpunkt des Titelobjektes. Siehe auch Besonderheiten unter AC_ManualPosition.
Bei Polygonen werden die maximalen bzw. minimalen Ordinaten angegeben, die damit ein einschließendes minimales Rechteck bilden. [1]/[2] geben die x/Y-Koordinaten der linken unteren Ecke, [3]/[4] die der rechten oberen Ecke als maximale Abmessungen an.
Der Index [5] gibt den Drehwinkel dieses Rechteckes an.
Wird der Zeichnungstitel automatisch positioniert (AC_ManualPosition=0), sind die ersten beiden Koordinaten([1]/[6]) =0, weil "Einsetzpunkt" des Titelobjektes und linke untere Ecke der Zeichnung identisch sind.
Bezug ist immer der Objektnullpunkt des Titelobjektes. Siehe auch Besonderheiten unter AC_ManualPosition.
ParametertypOptionaler Objektparameter/ READ
KontextZeichnungstitel
ArchiCADab 10.0
