Syntax
SLAB_SKINS_PARAMS
Syntax
SLAB_SKINS_PARAMS[schicht][attribut]
WertebereicheArray, Typ real, integer und binär, je nach Attributtyp.
1 <= schicht <= 8, Typ integer
1 <= attribut <= 6, Typ integer bis ArchiCAD® 7
1 <= attribut <= 12, Typ integer ArchiCAD® 8/9 mit

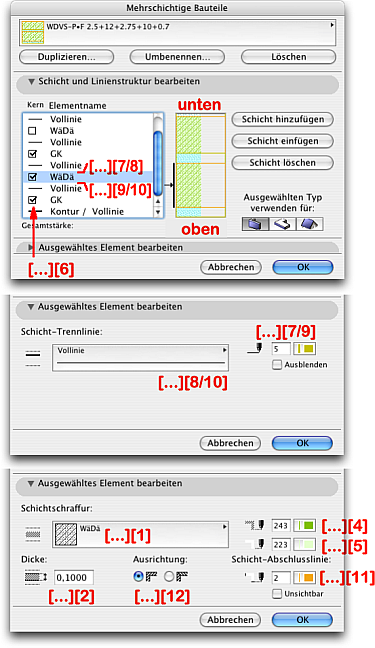

Inhalt der Attributspalten:
[...][1] ? 1: Schraffurtyp, Typ integer
[...][2] ? 0.0001: nominale Dicke der Schicht
1 <= [...][3] <= 255: Stift Umfassungslinien, Typ integer (1)
1 <= [...][4] <= 255: Stift der Schraffur, Typ integer
-1 <= [...][5] <= 255: Stift Schraffurhintergrund, Typ integer (2)
[...][6]: Kern, Typ integer (0=nein, 1=ja, 3=letzte Schicht)
Ab ArchiCAD® 8:
0 <= [...][7] <= 255: Stift der unteren Linie, Typ integer (0= ausgeblendet)
1 <= [...][8]: Typ der unteren Linie, Typ integer
0 <= [...][9] <= 255: Stift der oberen Linie, Typ integer (0= ausgeblendet)
1 <= [...][10]: Typ der oberen Linie, Typ integer
0 <= [...][11] <= 255: Schichtendestift, Typ integer (0=ausgeblendet)
[...][12]: Richtung der Schraffur, Typ binär (0=global/1=lokal)
(1) ab ArchiCAD® 8 nicht mehr genutzt, da jeder Schichttrennlinie eigene Stifte zugewiesen sind.
(2) Stiftindizes 0 (transparent) und -1 (Bildschirmhintergrund) erst ab ArchiCAD® 7, bzw. ArchiCAD® 8.
1 <= schicht <= 8, Typ integer
1 <= attribut <= 6, Typ integer bis ArchiCAD® 7
1 <= attribut <= 12, Typ integer ArchiCAD® 8/9 mit
Inhalt der Attributspalten:
[...][1] ? 1: Schraffurtyp, Typ integer
[...][2] ? 0.0001: nominale Dicke der Schicht
1 <= [...][3] <= 255: Stift Umfassungslinien, Typ integer (1)
1 <= [...][4] <= 255: Stift der Schraffur, Typ integer
-1 <= [...][5] <= 255: Stift Schraffurhintergrund, Typ integer (2)
[...][6]: Kern, Typ integer (0=nein, 1=ja, 3=letzte Schicht)
Ab ArchiCAD® 8:
0 <= [...][7] <= 255: Stift der unteren Linie, Typ integer (0= ausgeblendet)
1 <= [...][8]: Typ der unteren Linie, Typ integer
0 <= [...][9] <= 255: Stift der oberen Linie, Typ integer (0= ausgeblendet)
1 <= [...][10]: Typ der oberen Linie, Typ integer
0 <= [...][11] <= 255: Schichtendestift, Typ integer (0=ausgeblendet)
[...][12]: Richtung der Schraffur, Typ binär (0=global/1=lokal)
(1) ab ArchiCAD® 8 nicht mehr genutzt, da jeder Schichttrennlinie eigene Stifte zugewiesen sind.
(2) Stiftindizes 0 (transparent) und -1 (Bildschirmhintergrund) erst ab ArchiCAD® 7, bzw. ArchiCAD® 8.
ErläuterungAttribute aller Schichten eines mehrschichtigen Daches.
Name des Bauteilaufbaus siehe SLAB_COMPS_NAME. Anzahl der Schichten aus SLAB_SKINS_NUMBER.
Eine Abfrage beliebiger Bauteilaufbauten ist damit nicht möglich, sondern nur des aktuell eingestellten.
Name des Bauteilaufbaus siehe SLAB_COMPS_NAME. Anzahl der Schichten aus SLAB_SKINS_NUMBER.
Eine Abfrage beliebiger Bauteilaufbauten ist damit nicht möglich, sondern nur des aktuell eingestellten.
ParametertypGlobaler Parameter/ READ
BesonderheitenIn komplexen Decken (Profildecken ab ArchiCAD® 10) sollte sich der Parameter ähnlich verhalten wie WALL_SKINS_PARAMS in Wänden. Geprüft ist das aber nicht.
LinksArchiCADwiki: SLAB_SKINS_PARAMS (EN)
KontextDecke
ArchiCADab 6.0
